Dans les projets d'infrastructures mondiales – autoroutes, voies ferrées, métros et exploitations minières – la sécurité structurelle du soutènement initial des tunnels dépend fortement de la qualité des arches en acier. Or, les méthodes de traitement manuelles et semi-automatisées traditionnelles engendrent d'importants goulots d'étranglement pour les entreprises et les usines de préfabrication. Afin de lever ces contraintes majeures pour le secteur, la mise en œuvre d'un processus entièrement automatisé est nécessaire. solution de traitement des arcs en acier pour tunnels est devenu le choix de référence pour la construction intelligente moderne.
-
Fabricant OEM | Exportation vers plus de 60 pays et régions du monde entier
-
Certifications : Entièrement certifié CE et ISO, et conforme aux exigences totales en matière de dédouanement à l'exportation..
-
Solutions principales : Robots intelligents pour barres d'acier, postes de soudage automatiques, lignes de production de structures métalliques pour tunnels, robots de découpe et de soudage laser.
1. Pourquoi les infrastructures modernes ont besoin d'une solution automatisée de traitement des voûtes en acier pour tunnels
La fabrication traditionnelle des arcs en acier repose fortement sur une main-d'œuvre intensive, ce qui crée des obstacles importants tant pour le respect des délais de projet que pour la conformité structurelle :
- Forte dépendance à la main-d'œuvre : Les chaînes de production traditionnelles nécessitent jusqu'à 8 ouvriers qualifiés par poste.. Face à une pénurie mondiale croissante de soudeurs certifiés, les dépenses opérationnelles font exploser les budgets.
- Goulots d'étranglement en termes de capacité : Une équipe manuelle typique ne produit que 20 à 30 images par jour., accusant un retard considérable par rapport aux vitesses d'excavation rapides requises par le creusement de tunnels à grande échelle.
- Perte de précision du traitement : La découpe et le soudage manuels introduisent des erreurs humaines critiques, les tolérances dimensionnelles pouvant souvent varier de jusqu'à $ ± 20 mm $. Cela engendre des taux de reprise élevés et introduit des risques majeurs pour la sécurité sous terre..
En déployant les technologies avancées de Volar Machinery solution de traitement des arcs en acier pour tunnels, les usines atteignent des opérations automatisées en cycle continu 100% qui garantissent une précision millimétrique.
2. Flux de travail technique de la solution de traitement des voûtes en acier pour tunnels
Notre solution clé en main solution de traitement des arcs en acier pour tunnels réalise un flux de production sans intervention humaine et sans interruption, depuis les poutres en I brutes jusqu'aux composants finis:
[Alimentation automatique] ➔ [Découpe servo] ➔ [Cintrage CNC] ➔ [Alignement robotisé] ➔ [Soudage multi-robots] ➔ [Empilage automatique]
- Prétraitement intelligent : Les poutres en I de grande taille sont transférées par des systèmes d'alimentation magnétique automatique et des convoyeurs.. Les extrémités des profilés subissent un ébavurage et un chanfreinage automatisés afin de garantir des faces de joint planes et prêtes à souder, sans intervention manuelle..
- Découpe et pliage de précision : Le positionnement servo à couple élevé entraîne le système de découpe avec une précision millimétrique.. Ensuite, un système CNC hydraulique à boucle fermée de pointe assure le cintrage structurel, garantissant un retour élastique nul et des courbes parfaitement uniformes pour chaque lot..
- Positionnement et épissure robotisés : Des robots spécialisés saisissent, alignent et pointent avec précision les plaques de connexion sur l'arche, avec une tolérance structurelle de $ ≤ ±2 mm $, éliminant les écarts liés à la configuration humaine.
- Soudage robotisé collaboratif : Quatre robots industriels travaillent simultanément avec des plateformes de retournement automatisées pour réaliser des soudures standardisées à pleine pénétration, garantissant des cordons uniformes et une capacité de charge structurelle inégalée..
- Palettisation intelligente pour charges lourdes : Les supports d'arche en acier finis sont automatiquement acheminés vers un robot de palettisation robuste pour un empilage intelligent, optimisant ainsi la sécurité de l'espace de travail et minimisant les dommages liés à la manutention manuelle..
3. Solutions de renforcement complémentaires pour les tunnels intelligents
Pour mettre en place une installation de préfabrication complète et intégrée, un niveau supérieur solution de traitement des arcs en acier pour tunnels Il est indispensable de toujours l'associer à des processus de traitement intelligents des barres et treillis d'acier. Volar Machinery propose une gamme complète d'équipements lourds de pointe pour synchroniser l'ensemble de votre production de soutènement souterrain :
🔗Machines à souder les treillis métalliques
Lors du creusement de tunnels classiques, les armatures en arc d'acier doivent toujours être associées à un treillis métallique à haute résistance pour le soutènement initial de la roche. Notre technologie avancée Machines à souder les treillis métalliques Elle est dotée d'un système d'alimentation de fil transversal servo-commandé et de systèmes de soudage pneumatiques, permettant des formations de grille rapides et impeccables qui se synchronisent parfaitement avec vos calendriers de production d'arches en acier.
🔗Machine à souder les cages en acier CNC
Pour les fondations sur pieux, les ponts et le renforcement des structures souterraines, notre Machine à souder les cages en acier CNC (avec la série VLHL/VLHS à grande vitesse) assure un soudage automatisé robuste et de haute précision pour les structures d'infrastructures lourdes.

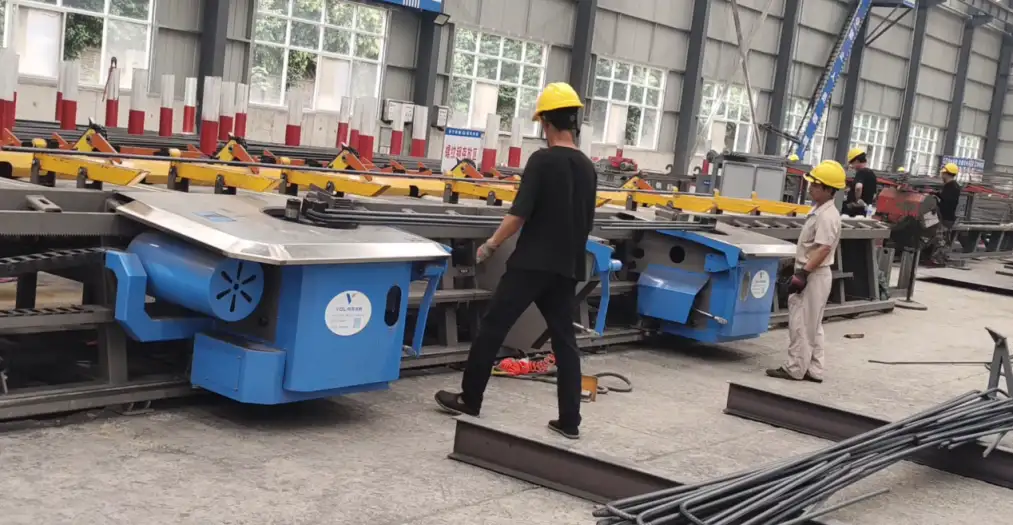

🔗 Centre de cintrage CNC pour barres d'armature et cintreuse de fil d'acier
Obtenez un cintrage d'étriers vertical et 5 axes de haute précision grâce à notre certification CE. Centre de cintrage de barres d'armature CNC. Pour des lignes polyvalentes de façonnage d'étriers et de traitement industriel du fil, nos Cintreuse de fil d'acier CNC assure un formage de barres rapide et fiable.
🔗 Machines de soudage et de découpe laser
Optimisez votre polyvalence de fabrication grâce à notre fibre de haute précision Soudage laser & Machines de découpe. Conçue pour le soudage sans joint et le profilage des métaux à grande vitesse, elle offre un avantage ultime dans le façonnage industriel grâce à une qualité et une efficacité supérieures.
4. Spécifications techniques de la ligne de production
| Fonctionnalité technique | Capacités et spécifications techniques |
| Plage de poutres en I applicable |
14# – 25# Poutre en I (Profils plus larges personnalisables selon les plans) |
| Plage de longueur de corde d'arche |
3,0 m – 6,5 m |
| Rayon de courbure de l'arc |
4,5 m – 8,6 m |
| Précision du pliage à froid |
$±2 mm $ |
| Alignement de la plaque de connexion |
$±2 mm $ |
| Configuration du réseau robotique |
• 2 robots d'épissage + 1 robot de perforation de bande • 4 robots de soudage + 2 robots de préhension/positionnement • 1 robot de palettisation robuste |
| Interface de contrôle du système |
Commande numérique centralisée (PLC + écran tactile) avec changement de paramètre en un clic |
5. Création de valeur : coûts réduits, rendements plus élevés
-
Efficacité de production multipliée par 3 : Nos opérations cycliques entièrement automatisées permettent d'atteindre une production quotidienne de 80 à 100 pièces par jour , accélérant sans effort les calendriers d'infrastructure serrés.
-
Plus de 701 TP3T économisés en coûts de main-d'œuvre : Un seul quart de travail ne nécessite que 1 à 2 opérateurs de surveillance au lieu d'une équipe complète de 6 à 8 travailleurs qualifiés , résolvant radicalement la pénurie de soudeurs à l'étranger.
-
Précision au millimètre près et zéro retouche : Grâce à des paramètres CNC stricts régissant chaque découpe, pliage et soudure, les erreurs dimensionnelles sont réduites au minimum. $±2 mm $ , garantissant une installation parfaite sur site.
-
Sécurité souterraine sans compromis : L'éloignement du personnel des machines lourdes et des flammes nues répond aux normes internationales les plus rigoureuses en matière de sécurité au travail..
6. Étude de cas éprouvée : Le projet d'élargissement de l'autoroute Guangshao
-
Le projet : Un projet d'expansion d'infrastructure clé au niveau provincial nécessitant 12 106 cadres en arc d'acier (7 600 tonnes d'acier de construction).
-
Le défi : L'entrepreneur était en proie à des erreurs manuelles atteignant $ ± 20 mm $, ce qui a entraîné un taux de retouche de 15% et un retard de 12 jours.. La production était limitée à 40 images/jour pour une demande de 60 images/jour..
-
Le résultat : Volar Machinery a déployé son système automatisé solution de traitement des arcs en acier pour tunnels. La production quotidienne a connu une forte hausse 100 images/jour. Le nombre de travailleurs postés est passé de 8 à 2, ce qui a permis d'économiser 250 000 RMB par mois en coûts de main-d'œuvre.. Les déchets de matières premières ont diminué, passant de 81 TP3T à 1.8%, en économisant 577,6 tonnes d'acier (Économies de plus de 2,9 millions de RMB). L'entrepreneur a rattrapé le retard de 12 jours, a validé la réception sans problème et a immédiatement commandé 2 lignes supplémentaires.!
7. Pourquoi s'associer à Volar Machinery ?
En tant que fabricant OEM à vocation mondiale, Henan Volar Machinery Manufacturing Co., Ltd. apporte deux décennies d'expertise en ingénierie éprouvée sur le terrain aux équipements de traitement des barres d'acier et d'infrastructure de tunnel. Exportation vers plus de 60 pays et régions, nous associons notre matériel intelligent à des services mondiaux complets :
-
Conformité totale aux exportations avec une garantie complète Certifications CE et ISO.
-
Livraison clé en main à l'étranger, y compris installation sur site, débogage du système et formation locale des opérateurs.
-
Garanties complètes de 1 à 2 ans sur les composants essentiels avec des réseaux d'assistance technique multilingues à distance.
Q1 : Comment cette solution automatisée résout-elle la pénurie de soudeurs certifiés ?
A1 : Notre solution de traitement des voûtes en acier pour tunnels remplace le travail manuel intensif par des postes de travail robotisés collaboratifs.. Cela réduit le personnel requis sur site de 8 employés à seulement 1 ou 2 opérateurs de surveillance par poste. , réduisant ainsi la dépendance aux soudeurs certifiés de plus de 70% tout en assurant une qualité de soudure stable.
Q2 : Cette solution de traitement des voûtes en acier pour tunnels peut-elle être personnalisée pour des conceptions de projet spécifiques ? A2 : Oui. La solution comprend un automate programmable centralisé et une interface CNC à écran tactile avec commutation de paramètres en un clic.. Il prend en charge nativement les poutres en I standard 14# à 25#. et peut être conçu sur mesure de manière flexible pour s'adapter à des profils plus grands ou à des conceptions non standard pour les tunnels, les mines et les galeries de canalisations..
Q3 : Quelles autres machines complémentaires peuvent être intégrées à cette solution d'infrastructure ?
A3 :Pour optimiser la production de votre usine, cette solution s'intègre parfaitement à notre gamme complète d'équipements intelligents.. Cela comprend des machines de soudage de treillis métallique à grande vitesse pour le support rocheux. , Machines de soudage CNC pour cages d'armature en acier destinées aux fondations sur pieux, centres de cintrage CNC pour barres d'armature et machines de découpe laser à fibre. , créant un atelier de préfabrication automatisé, hautement synchronisé et à guichet unique.
